颗粒活性炭吸附氮气脱附冷凝回收设备

颗粒活性炭吸附 - 氮气脱附 - 冷凝回收设备，是一套基于物理吸附与解吸原理的挥发性有机化合物（VOCs）回收系统，主要用于工业废气中有机溶剂的回收再利用，兼具环保达标与资源回收的双重价值。

一、核心工作原理

该设备的工作流程分为吸附、脱附、冷凝回收、降温再生四个核心阶段，形成闭环运行：

吸附阶段

含 VOCs 的工业废气经过预处理（除尘、除水、降温）后，进入填充颗粒活性炭的吸附罐。活性炭凭借其发达的孔隙结构和大比表面积，将废气中的 VOCs 分子物理吸附在孔隙内，净化后的气体（达标尾气）直接排空。

此阶段需控制废气的温度、湿度和流速，避免高温、高湿影响活性炭吸附效率。

氮气脱附阶段

当活性炭吸附达到饱和状态后，切换为脱附模式：向吸附罐内通入高温氮气（通常加热至 80-120℃，温度根据目标溶剂沸点调整）。高温氮气会将吸附在活性炭孔隙内的 VOCs 解析出来，形成高浓度的 VOCs - 氮气混合气体。

采用氮气作为脱附介质的核心优势是惰性、安全，可有效避免有机溶剂与氧气接触引发的燃爆风险，尤其适用于苯、甲苯、丙酮等易燃易爆溶剂的回收。

冷凝回收阶段

高浓度 VOCs - 氮气混合气体进入冷凝器，通过多级冷凝（通常分为预冷、深冷两级）将混合气体降温至目标溶剂的露点以下。VOCs 蒸汽遇冷液化成液态溶剂，经气液分离器分离后，流入储液罐回收再利用；而氮气因沸点极低（-196℃），仍保持气态。

降温再生阶段

脱附后的活性碳罐温度比较高，直接进入吸附状态，不会吸附有机溶剂，需经过降温处理，选择通入不经过加热的常温氮气，对活性炭罐进行吹扫降温，脱附后的活性炭经降温冷却后，重新恢复吸附能力，进入下一轮吸附循环。

二、设备核心组成部分

预处理单元：包括过滤器（除尘）、冷凝器（降温除水）、风机（提供废气动力），作用是去除废气中的杂质和水分，保障活性炭吸附效果。

吸附单元：配备双罐或多罐结构的吸附罐（填充颗粒活性炭），可实现 “一罐吸附、一罐脱附” 的连续运行，避免废气处理中断。

脱附单元：包含氮气储罐、加热器、氮气循环风机，负责提供高温氮气并驱动脱附气体流动。

冷凝回收单元：由一级预冷器（常温水或冷水冷却）、二级深冷器（冷媒如乙二醇、液氮冷却）、气液分离器、储液罐组成，核心是实现 VOCs 的液化回收。

控制系统：PLC 自动控制系统，可实现吸附、脱附、冷凝等环节的自动切换，实时监测温度、压力、浓度等参数，保障设备稳定运行。

三、适用场景与优势

1. 适用场景

该设备适用于中低浓度、大风量的工业有机废气处理，尤其适合回收沸点较高（通常沸点＞50℃）的有机溶剂，典型应用行业包括：

化工行业：涂料、油墨、胶粘剂生产过程中的苯系物、酯类、酮类溶剂回收；

包装印刷行业：凹版印刷、柔版印刷废气中的乙醇、乙酸乙酯回收；

制药行业：原料药合成、制剂生产过程中的有机溶剂回收；

电子行业：电路板清洗过程中的异丙醇等溶剂回收。

2. 核心优势

安全性高：氮气为惰性气体，杜绝脱附过程中 VOCs 与氧气混合的燃爆隐患，适合处理易燃易爆溶剂；

资源回收：回收的液态溶剂提纯后可直接回用于生产，降低原料采购成本，实现资源循环；

环保达标：吸附后的尾气 VOCs 浓度可稳定达到国家或地方排放标准，无二次污染；

能耗较低：氮气循环回用，减少氮气补充量；部分设备可配备余热回收装置，降低加热能耗；

自动化程度高：PLC 全自动控制，无需人工值守，运维成本低。

四、注意事项

活性炭选型：需根据目标 VOCs 的种类、分子大小选择适配的颗粒活性炭（如煤质活性炭、木质活性炭），定期更换或再生活性炭，保障吸附效率。

冷凝温度控制：需根据溶剂沸点调整冷凝温度，避免温度过高导致回收效率低，或温度过低增加能耗。

氮气纯度要求：脱附用氮气纯度建议≥99.9%，防止氧气混入引发安全风险。

预处理要求：废气中的粉尘、油烟、高沸点粘性物质需彻底去除，避免堵塞活性炭孔隙，造成吸附失效。

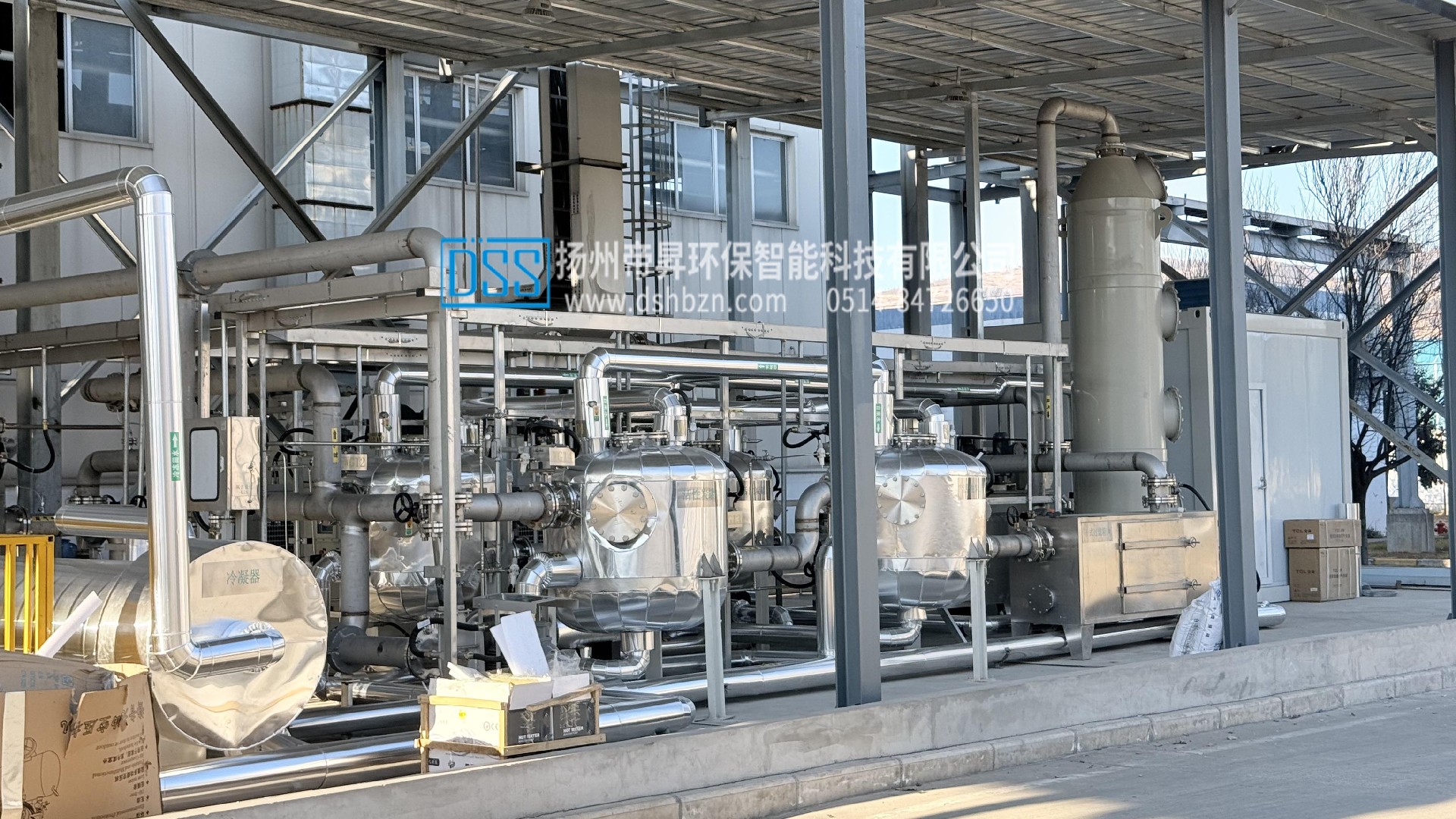

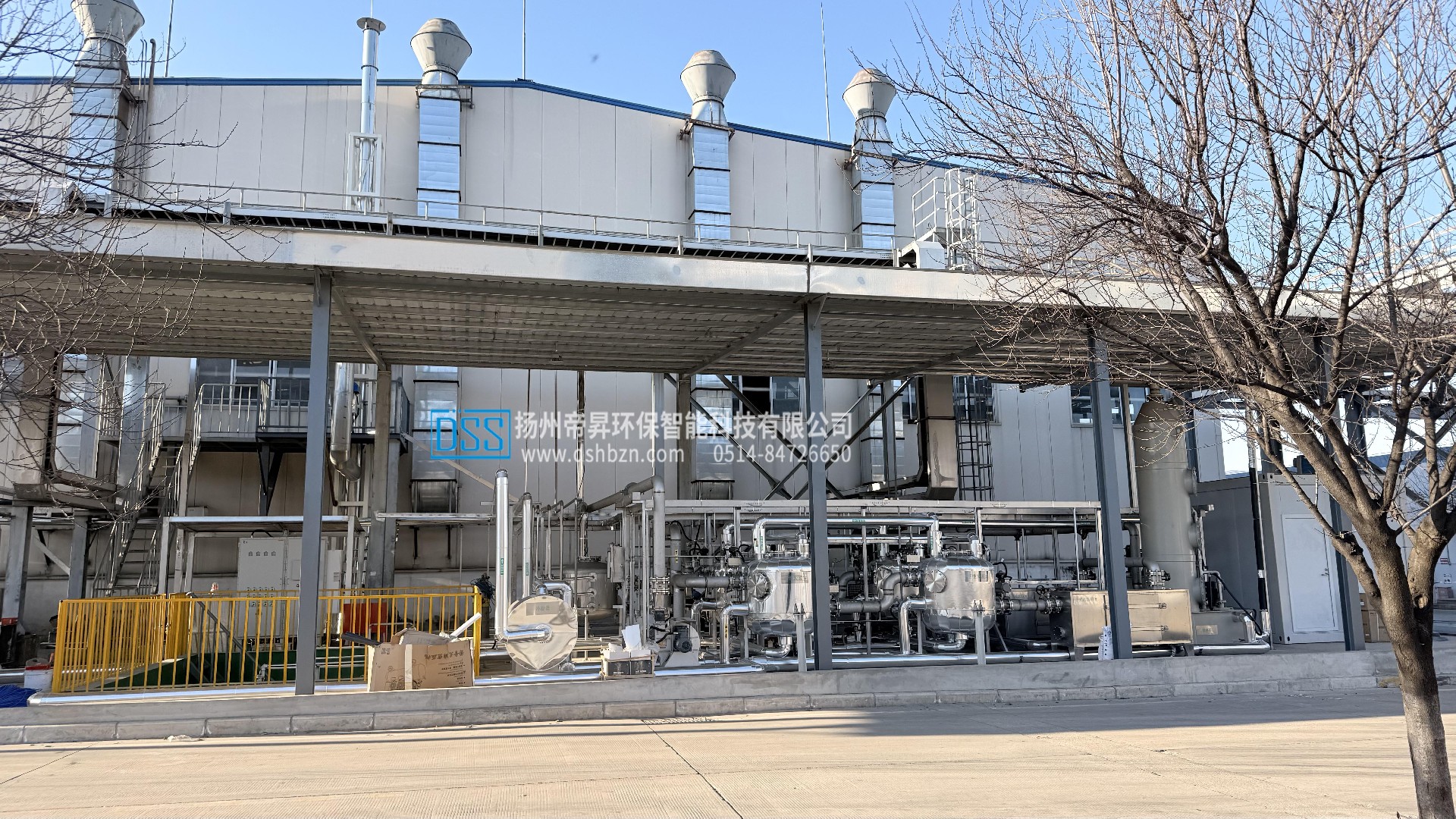

▲我司在新能源电池企业安装的活性炭吸附氮气脱附冷凝回收设备
