XST系列酸碱吸收塔

一、 概述


　　XST-Ⅱ型酸雾净化塔是根据国外废气处理设备研制的新一代废气处理设备，该设备具有阻力小、能耗省、噪声低、净化效率高等优点，能处理工业生产中产生的氯化氢气体（）、氰氢酸气体（）、氟化氢气体（）、氨气（）、硫酸雾（）、铬酸雾（）、碱蒸汽（）、硫化氢气体（）、二氧化硫气体（）及福尔马林（）等水溶性气体。
　　本设备具有结构紧凑，占地面积小，耐腐蚀、抗老化、维护管理方便，应选用先进的立式水泵，无滴漏现象，是目前国内较为新颖的酸雾净化设备。

二、 工作原理

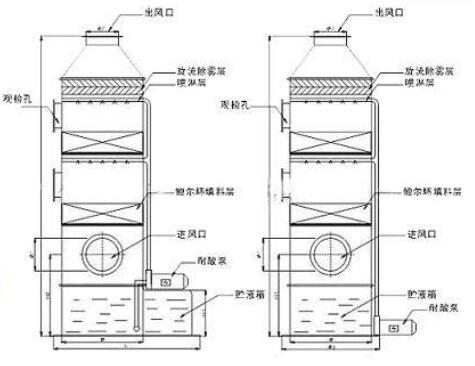

　　废气由风机压入净化塔的均压室，经过不等速回式的喷雾处理进入内塔处理器，废气穿过由新颖鲍尔环组成的填料层，进入二道喷雾处理，使气液两相充分接触，发生中和反应，然后经过脱液处理排入大气，净化后的废气达到国家规定的标准。

三、 适用范围
　　适用于印刷、蓄电池、有色金属冶炼、军工等行业铅烟尘或蒸气的污染控制，以及化工、冶炼、电镀、显像管、印染、制药、仪表、电子元件、机械制造等行业的酸洗废气或其他废气净化。在除尘领域亦可作为湿式除尘器使用，尤其适用于含尘浓度不高但气体却有一定毒性的场合，净化后的气体均可达到国家排放标准。

废气类型	吸收液的使用	净化后效率
含铅烟尘	0.5%稀醋酸或5%氢氧化钠	≥95%
三酸和氢氟酸	5%氢氧化钠或自来水
有毒粉尘	自来水
汞蒸汽	0.3%~0.5%高锰酸钾或2%过硫酸铵水溶液	≥90%
二氧化硫	5%~10%的碳酸钠、氢氧化钠（钙）
氮氧化物	5%~10%氢氧化钠或10%尿素
有机混合气体	轻柴油
设备材质	碳钢、不锈钢、玻璃钢、塑料（PP、PVC）

四、 设备选型

规格	处理风量m3/h	设备阻力   Pa	GBF4-72-12风机			耐腐蚀液下泵		自重KG	工作重量KG	塔径 mm	塔高 mm
			规 格	电机功率KW	余压Pa	型  号	电机功率KW
1.5	1500	441-540	4A	1.1	420	40FYS-12	1.5	250	1160	1000	2350
3	3000		5A	2.2	450	40FYS-12	1.5	350	1580	1200	2350
5	5000		5A	2.2	205	50FYS-12	3	400	2114	1400	2350
7.5	7500		6A	4	588	50FYS-12	3	550	2610	1600	3350
10	10000		6A	4	480	50FYS-12	3	650	3260	1800	3350
12.5	12500		6A	4	244	50FYS-12	3	800	3740	1900	3350
15	15000		8C	7.5	362	50FYS-12	3	900	4160	2000	3410
17.5	17500		8C	11	872	65FYS-12	5.5	1000	4414	2100	3410
20	20000		8C	11	803	65FYS-12	5.5	1200	4948	2200	3410
25	25000		10C	11	372	65FYS-12	5.5	1400	5810	2400	3410
30	30000		10C	15	558	65FYS-12	5.5	1600	6710	2600	3410
35	35000		10C	15	421	65FYS-12	5.5	1800	7370	2800	3410
40	40000		12C	18.5	490	80FYS-12	11	2100	9455	3200	3550
45	45000		12C	18.5	392	80FYS-12	11	2400	10564	3400	3550
50	50000		12C	22	637	80FYS-12	11	1800	11730	3600	3550
