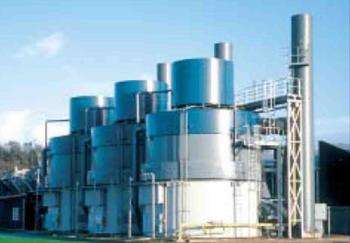

分子筛转轮吸附浓缩旋转RTO燃烧热回收系统

本实用新型提供了一种分子筛转子吸附浓缩旋转RTO燃烧热回收系统，解决了现有系统存在缺陷的问题。该系统包括分子筛流道吸附浓缩机理，包括气体挡板和旋转分子筛流道，气体挡板是区分吸附区，分子筛流道分解为相互隔离和冷却空间的解吸，以及分子筛转轮通过吸附区，解吸区和冷却空间按适当的顺序旋转，使输送废气的排气管道通过吸附区，RTO，RTO通过解吸风扇，区分与解吸，中间传热机构，中间热量的相互通讯转移机制在分子筛转子中建立并吸附浓缩机理和RTO之间产生RTO燃烧的热量进入解吸区进行解吸。该分子筛流道吸附浓缩回转RTO燃烧热回收系统结构简单，使用方便稳定，可以更好地实现废气处理，具有良好的实用性。

VOC挥发性有机化合物（volatile organic organic）的缩写，是一类对环境和人体有害的物质。在现有技术中，当VOC被处理时，通常使用分子筛吸附塔（床）塔RTO燃烧系统，其使用多个分子筛吸附塔（床）依次处理VOC废气吸附，解吸，分子筛吸附塔的废气（床）吸附达到排放标准直接进入大气，当分子筛吸附柱（床）吸附饱和时，通过切换阀门到其他分子筛吸附柱（床）继续工作吸附，此时吸附饱和分子筛吸附柱（床）热废气进入反向解吸，吸附分子筛柱（床）再生功能。解吸废气供给废气浓度变高塔RTO燃烧炉，高温氧化分解塔塔分为两个，三塔，多塔等，通过阀门控制方向排出燃烧废气，高温氧化分解废气成0）2，H 20可直接排入大气。
上述技术方案在特定实施例中具有以下缺点：一，该系统用于控制阀门和阀门的更高性能要求，导致生产成本高，控制系统复杂，故障率高;二，系统作为分子筛吸附柱（床）用于筛分颗粒沉积的空气阻力较大，增加系统功率，浪费能源;系统采用分子筛吸附柱（床）和塔式RTO控制系统之间的第三切换阀，切换过程系统压力有很大的波动处理。
